921725.009.76

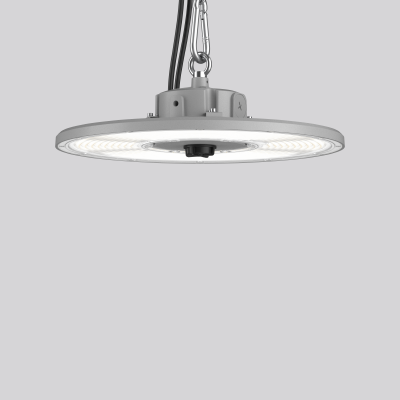

Campana industrial, aluminio, mate (aprox. RAL 9006)

Campana industrial redonda preparada para suspensión de cadenas o cables. Carcasa de aluminio inyectado con rosca, barnizado al polvo. Gestión térmica perfecta gracias al diseño especial de las luminarias. Módulo de refrigeración que se autolimpia para facilitar la disipación constante del calor. Instalación sencilla mediante suspensión en un solo punto. Suspensión mediante cadena o cable de acero, a cargo del cliente. Disponible como accesorio: estribo de montaje para techo y pared. Línea de conexión con envoltura de doble aislamiento y extremos abiertos. Nivel de regulación de 10% a 100%. Luminaria con temperatura superficial limitada, conforme a la norma EN 60598-2-24. Para entornos polvorientos donde se puedan dar deposiciones de polvo conductible sobre las luminarias.

Datos técnicos

Diámetro D 380 mm
Altura H 150 mm
Peso 3,58 kg
Fuente de luz LED
Temperatura de color 4000 K
Flujo luminoso nominal 38000 lm
Potencia de referencia 223 W
Rendimiento del sistema 170 lm/W
Índice de deslumbramiento RUG 27,8
Ángulo de abertura 87°
Vida útil 50000 h (L80/B10)
Índice de reproducción cromática CRI 80
Tolerancia cromática (McAdam) 3 SDCM
seguridad fotobiológica conforme a EN 62471 Grupo de riesgo 1
Equipo Convertidor regulador
Controle DALI
Tensión 220 - 240 V / 50 Hz, 60 Hz
luminarias en el fusible B10A 3
luminarias en el fusible B16A 4
luminarias en el fusible C10A 6
luminarias en el fusible C16A 10
Corriente de conexión / Tiempo de conexión 60 A / 300 µs
código CIE Flux / código CEN Flux 69 94 99 100 100
Tipo de protección IP 65
Clase de protección I
Ensayo del hilo incandescente 850 °C
Resistencia al impacto IK08
Temperatura ambiente -20 °C bis + 50 °C
Marcas de seguridad Signo D
Marca de conformidad CE , EAC

Cálculo de iluminación

Local
Grados de reflexión 70 / 50 / 20
Cálculo
Factor de mantenimiento 0,8
Resultado
lx Iluminancia Em
Cantidad de luminarias
lx Iluminancia Em
W Potencia total
lm Flujo luminoso total
Descargar pdf

El cálculo de iluminación en línea está pensado sólo para un cálculo rápido, por lo tanto, los resultados pueden no ser vinculantes.

Accesorio

983228.004
Estribo de montaje para techo y pared
983230.004
Reflector de aluminio
